BUSINESS

독자적인 기술력을 통해 흡수 및 방출 파장대를 나노미터 단위로 정밀하게 제어할 수 있는 혁신적인 솔루션을 제공합니다.

STRENGTH

저비용

용액공정을 통해 고진공 공정을 대체하고 생산속도 2배 이상 향상

90% 비용 절감

고효율/고안정성

100oC 이상의 열안정성 확보 및 기존 가시거리 대비 뛰어난 성능 확보

열안정성 확보

고객맞춤제작

200~2000nm까지의 고객이 원하는 적외선 영역 양자점 제공가능

200~2000nm

규제완화

기존소재의 수출입규제를 해결하고 단파적외선 센서의 국산화 달성

수출입규제 해결

SOLUTIONS

당사의 PbS 양자점은 독자적인 기술력을 통해 흡수 및 방출 파장대를 나노미터(nm) 단위로 정밀하게 제어할 수 있는 혁신적인 솔루션을 제공합니다. 이는 기존의 제한적인 센서 및 광학 부품의 한계를 뛰어넘어, 미래 산업의 고도화된 요구사항을 완벽하게 충족시킵니다.

SOLUTION 1

자율주행

파장 튜닝 PbS QD 센서는 안개나 비에 강한 SWIR(단파장 적외선) 영역에 최적화되어, 극한 환경에서도 차선과 보행자를 정확하게 식별하게 합니다. 이는 자율주행 라이다/이미지 시스템에 비교 불가능한 인지 신뢰성을 구축합니다.

SOLUTION 2

군수

PbS QD 센서는 특정 적외선 파장대에서 방출되는 열 신호를 정밀하게 포착하도록 맞춤 설계되어, 기존 센서 대비 더욱 빠르고 정확한 미사일 탐지 및 추적 시스템 구현에 기여합니다. 위장술에 가려진 목표물까지 명확하게 분광 분석하여 압도적인 작전 우위를 제공합니다.

SOLUTION 3

로봇

로봇 및 자동화 공정의 미래는 완벽한 품질 보증에 있습니다. 당사의 PbS QD 분광 센싱 기술은 근적외선 파장대를 통해 물질의 성분과 이물질을 실시간으로 비파괴 검사합니다. 이를 통해 불량률을 획기적으로 낮추고, 제조 라인의 생산성과 효율을 극대화하는 초지능형 솔루션을 제공합니다.

SOLUTION 4

우주

극한의 온도와 방사선 환경을 견디는 탁월한 내구성과 안정적인 작동을 보장합니다. PbS QD 센서는 기존 센서 대비 획기적으로 작고 가벼우며 저전력이어서 초소형 위성(CubeSat) 탑재체에 최적화되어 있습니다. 비용 효율적인 솔루션으로 지구 관측 및 심우주 탐사 임무의 성공률을 높입니다.

TECHNOLOGY

양자점은 양자 구속 효과(Quantum confinement effect)를 나타내는 2~10nm 크기의 매우 작은 반도체 나노입자입니다. 양자점(QD)은 크기에 따른 밴드갭 조절 가능성(Bandgap tunability), 용액 공정성(Solution processability), 그리고 우수한 대기 안정성을 갖추고 있어 발광 다이오드(LED), 포토디텍터(PD), 태양광 발전(PV) 등 광전자 소자 분야에서 매우 유망한 반도체 소재입니다.
특히, 양자점의 크기 조절이 가능한 밴드갭 특성은 태양광 스펙트럼의 근적외선(NIR) 영역을 활용할 수 있는 기회를 제공하며, 이는 광대역 밴드갭 태양전지의 성능을 보완할 수 있는 유망한 전략이 됩니다. 당사는 고효율 적외선 양자점 개발, 차세대 소자 구조 설계, 그리고 친환경 양자점 구현 등을 주요 연구 과제로 삼고 있습니다.

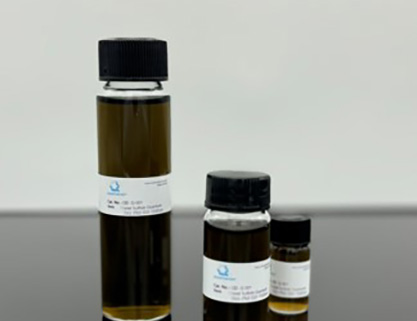

양자점

친환경 양자점을 포함한 7종의 양자점

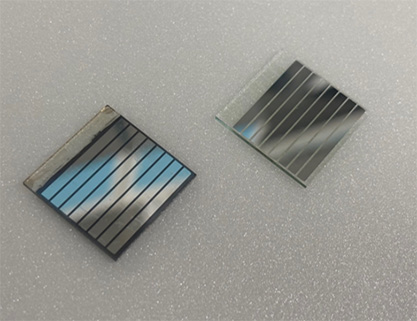

8X8 양자점 포토디텍터

64픽셀을 동시에 맵핑 가능한 포토디텍터

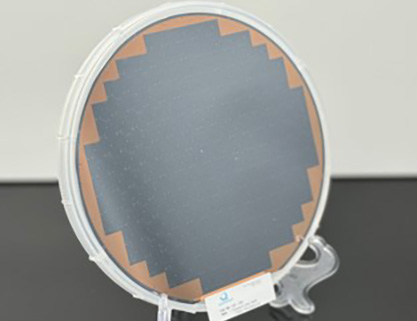

양자점 센서용 CMOS 웨이퍼

VGA 구현 가능한 CMOS 웨이퍼 자체제작

KEY DIFFERENTIATORS

	상용화 소재	큐디㈜ 양자점
물질	InGaAs	PbS QD
파장	~1700nm	~2000nm
선택적 파장조절	X	O
생산속도	느림	매우빠름
생산환경	고진공	대기압
수출규제 회피	X	O
가격	20,000$	2,000$
